assemblage à blanc longeron/plancher/tablier c'est quoi ce décalage???

Voir le sujet précédent Voir le sujet suivant Aller en bas

assemblage à blanc longeron/plancher/tablier c'est quoi ce décalage???

Message par dreamcox le Mar 11 Juin - 19:01

salut, j'ai besoin d'un petit renseignement :

voilà j'ai décidé de refaire dans un premier temps le coté le plus touché de ma cox à savoir le plancher et le longeron,
j'ai acheté pour la deuxieme phase le tablier et chapeau de gendarme puis par la suite la joue d'aile avant

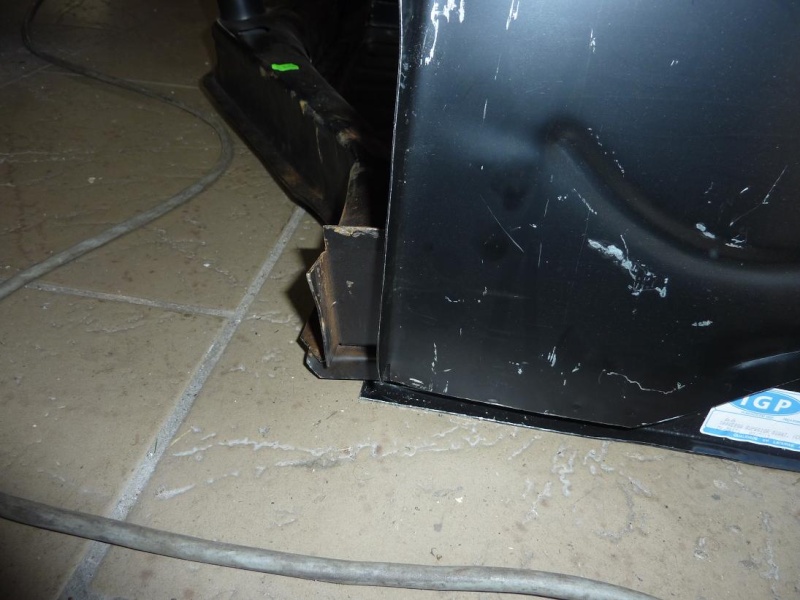

du coup avant d'attaquer j'ai fait un montage comme ça pour voir et je ne pige pas pourquoi le longeron déborde de 2cm par rapport au tablier?
et comme mes joues d'ailes sont nazes je n'arrive pas à voir s'il y à un décroché dans la joue pour appliquer correctement sur le tablier et le longeron ou est ce que le montage n'est pas bon????
voir photos


pourtant j'ai mesuré le tablier actuel et le neuf ils sont identiques en largeur
donc c'est comme çà que çà và ou pas?

dreamcox
1200
1200

Messages : 77
Date d'inscription : 22/11/2011
Localisation : Benodet

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: assemblage à blanc longeron/plancher/tablier c'est quoi ce décalage???

Message par presse-purée le Mar 11 Juin - 19:24

vérifie déjà que ce n'est pas un longeron de 1302/03 a la place d'un 1200, ça ce peux qu'il y est eu une erreur d'envoi, ensuite c'est de la repro, et comme tu peux le voir si c'est le bon modèle, c'est que c'est rarement pil poil,
avatar
presse-purée
Sexy VWbreizh pin-up 2009
Sexy VWbreizh pin-up 2009

Messages : 2003
Date d'inscription : 22/01/2008
Age : 42
Localisation : tu peux chercher!

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: assemblage à blanc longeron/plancher/tablier c'est quoi ce décalage???

Message par dreamcox le Mar 11 Juin - 20:26

à priori c'est la reference que j'ai commandée à savoir un longeron de 1200/1300 à partir de 8/67 ref 15332
que ce ne soit pas pil poil je veux bien mais 2cm ça commence à faire beaucoup No
donc concrètement tu est en train de me dire que la joue d'aile descend normalement tout droit le long du tablier?et qu'il n'y à pas d'arbalette pour passer sur et sur le coté du longeron?

dreamcox
1200
1200

Messages : 77
Date d'inscription : 22/11/2011
Localisation : Benodet

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: assemblage à blanc longeron/plancher/tablier c'est quoi ce décalage???

Message par presse-purée le Mar 11 Juin - 20:57

et qu'il n'y à pas d'arbalette pour passer sur et sur le coté du longeron?
hein? qu'est tu dit la? j'pige pas lol!
ce qui est sur c'est que 2 cm ne sont pas étonnant sur des pièces comme ça, as tu pris des côte par rapport a l'autre coté?
avatar
presse-purée
Sexy VWbreizh pin-up 2009
Sexy VWbreizh pin-up 2009

Messages : 2003
Date d'inscription : 22/01/2008
Age : 42
Localisation : tu peux chercher!

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: assemblage à blanc longeron/plancher/tablier c'est quoi ce décalage???

Message par tuono le Mar 11 Juin - 21:23

ha ouais ! t es parti dans les gros travaux là !!!
avatar
tuono
69*92 1915cm3

Messages : 596
Date d'inscription : 26/01/2008
Age : 48
Localisation : landudal

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: assemblage à blanc longeron/plancher/tablier c'est quoi ce décalage???

Message par dreamcox le Mar 11 Juin - 21:32

bein ouais Marc,
comme tu peux le voir la Mg est dehors pour les beaux jours et vu que la cox est dedans et qu'à chaque fois que j'ouvrais la porte passager , je voyais la joue d'aile avant bailler, je me suis dit qu'il fallait faire quelque chose...

passe à la maison si t'as le temps.


Dernière édition par dreamcox le Mar 11 Juin - 21:32, édité 1 fois

dreamcox
1200
1200

Messages : 77
Date d'inscription : 22/11/2011
Localisation : Benodet

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: assemblage à blanc longeron/plancher/tablier c'est quoi ce décalage???

Message par dreamcox le Mar 11 Juin - 21:32

quand je disait arbalette je pensait baillonette berf un décroché,
mais à priori je pense que ça doit etre plutot plat dans la joue d'aile au vue des photos des joues d'ailes en photo chez mecatech donc c'est soit le nez du longeron qui est trop large soit que le logement du tablier n'est pas assez grand!!!
alors je fais quoi?
y à que la cote extérieure du tablier qui correspond entre l'origine et le repo et c'est tout ce que j'ai pu comparer car le reste n'est que dentelle sous les differentes toles cache misère qui ont été soudées au par avant.

dreamcox
1200
1200

Messages : 77
Date d'inscription : 22/11/2011
Localisation : Benodet

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: assemblage à blanc longeron/plancher/tablier c'est quoi ce décalage???

Message par tuono le Mar 11 Juin - 21:38

pas de souci ....
avatar
tuono
69*92 1915cm3

Messages : 596
Date d'inscription : 26/01/2008
Age : 48
Localisation : landudal

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: assemblage à blanc longeron/plancher/tablier c'est quoi ce décalage???

Message par presse-purée le Mar 11 Juin - 21:58

là actuellement ton longeron est posé sur quoi? je vois pas bien il y a le chassis en dessous?
avatar
presse-purée
Sexy VWbreizh pin-up 2009
Sexy VWbreizh pin-up 2009

Messages : 2003
Date d'inscription : 22/01/2008
Age : 42
Localisation : tu peux chercher!

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: assemblage à blanc longeron/plancher/tablier c'est quoi ce décalage???

Message par dreamcox le Mar 11 Juin - 22:14

il est posé sur le plancher neuf/chapeau de napoleon à meme le sol,
demain il faudrait que je les boulonnes ensembles pour voir si je suis réelement bien positionné sur le plancher

dreamcox
1200
1200

Messages : 77
Date d'inscription : 22/11/2011
Localisation : Benodet

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: assemblage à blanc longeron/plancher/tablier c'est quoi ce décalage???

Message par presse-purée le Mer 12 Juin - 9:04

ça ce verra surtout lorsque ton ensemble sera dessus ta cox et pas autrement Wink
avatar
presse-purée
Sexy VWbreizh pin-up 2009
Sexy VWbreizh pin-up 2009

Messages : 2003
Date d'inscription : 22/01/2008
Age : 42
Localisation : tu peux chercher!

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: assemblage à blanc longeron/plancher/tablier c'est quoi ce décalage???

Message par dreamcox le Mer 12 Juin - 18:06

heureusement que j'ai essayé de boulonner le longeron au plancher car défaut de positionnement de la glissiere trop à droite ,donc j'ai fait une encoche dans le plat du longeron et j'ai pu aligner tout ça et du coup plus de débordement du nez,

mais par rapport au tablier ça va pas mieux toujours ce décalage, je pense qu'ils on fait un tablier adaptable sur tout les modèles depuis les années 50 et que le trou est fait pour les longerons des plus anciennes,
j'ai découpé un peu et retravaillé la lèvre de pointage et tout va mieux maintemant


dreamcox
1200
1200

Messages : 77
Date d'inscription : 22/11/2011
Localisation : Benodet

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: assemblage à blanc longeron/plancher/tablier c'est quoi ce décalage???

Message par domcox le Mer 12 Juin - 19:01

Je pense que les carrossiers peuvent confirmer, mais les tôles de repro venduent couramment sont bien galères à adapter...
Repro ou contrefaçon plutôt...Evil or Very Mad
avatar
domcox
94*86 2387 cm3

Messages : 2708
Date d'inscription : 03/02/2008
Age : 35
Localisation : Landivisiau

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: assemblage à blanc longeron/plancher/tablier c'est quoi ce décalage???

Message par dreamcox le Mer 12 Juin - 20:33

domcox a écrit:mais les tôles de repro venduent couramment sont bien galères à adapter...
Repro ou contrefaçon plutôt...Evil or Very Mad

tu m'étonnes:
 le longeron:le nez est visiblement plus large vers l'intérieur,la lèvre d'accroche des moquettes au passage de porte soudée 5 cm trop en arriere.
le plancher: glissiere positionnée un bon cm trop près de longeron,les trous de longerons pas tous tout à fais dans l'axe,la glissiere encore elle pas soudée d'équerre dans la verticale et découpes à faire pour passer celle du siege et manque le système de retenue du siège.
le tablier:à priori au cotes si c'est les nez de longerons qui sont trop larges mais pas les memes formes  malgré tout

et globalement toles plus fines

dreamcox
1200
1200

Messages : 77
Date d'inscription : 22/11/2011
Localisation : Benodet

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: assemblage à blanc longeron/plancher/tablier c'est quoi ce décalage???

Message par Irvin le Mer 12 Juin - 20:48

Chez volfsburg West j'avais eu un plancher de plutôt bonne qualité.
avatar
Irvin
94*86 2387 cm3

Messages : 5467
Date d'inscription : 20/01/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas
